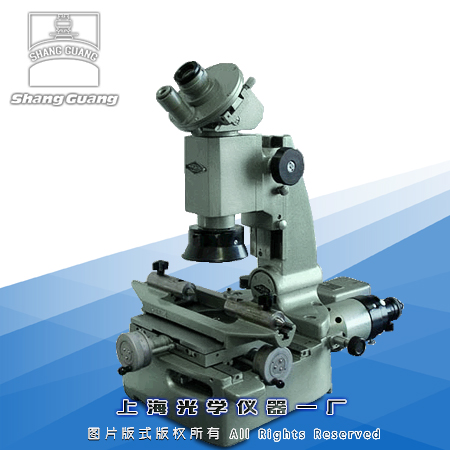

JGX-1型 小型工具顯微鏡
一. 產品簡介
   JGX-1型小型工具顯微鏡是以影像法為測量原理的具有繁用性的精密光學計量儀器之一。測量范圍廣、精確可靠、操作方便。因而特別適用于精密機械制造與工具制造工業。
其主要使用范圍如下：
Ø 測定形狀樣板，樣板刀等按照直角座標進行測定：如果在儀器上配用附加的投影設備，即可當作輪廓投影儀使用，可以用于先畫好的輪廓與投影輪廓進行比較。
Ø 測定螺紋，螺紋的中徑、外徑、內徑的測定，測定螺距，螺形角，螺形角對螺紋軸的輪廓位置和螺紋形狀（齒面的圓整性平坦性，平直性等。）
Ø 測定角度，測定螺紋梳形車刀，螺紋銑刀的螺形角，各種樣板銑刀的輪廓角和各種形狀樣板的角度等。
Ø 本儀器也可作為觀察顯微鏡使用，例如作表面光潔度檢定及其他燈類似工作。
Ø 本儀器可配用特殊設備與附件，并可變換不同的放大倍數對于形狀復雜或微小工件的測定極為方便。
二． 技術規格
1. 分度值
①測微鼓輪的分度值：0.01mm
②測角目鏡中的角度分度值：1’
③立桿傾斜度尺的分度值：1°
2. 測量范圍
①縱向行程：
應用測微螺桿：0-25mm
應用測微螺桿及量塊：0-75mm
②橫向行程
應用測微螺桿：0-25mm
測角目鏡角度分度范圍：0-360°
        輪廓目鏡角度分度范圍：±7°
3. 顯微鏡立柱側向傾斜范圍：≈±12°
4. 顯微鏡懸臂伸出長度：≈83mm
5. 工作臺和物鏡之間距離：較大130mm
6. 頂針架所允許的工件長度
 不大于ф25的工件：較長220mm
不大于ф55的工件：較長100mm
7. 儀器外形尺寸， 寬*長：350mm*600mm
 無投影設備時之高：530mm；  有投影設備時之高：730mm
8. 重   量
儀器重量：20KG
投影設備重量：5.5KG
